RPP/YU/GT同步带轮

高精度5GT同步带轮

【生产材料】：45#钢、铝合金、铸铁、黄铜等
【加工设备】：数控车床、滚齿机等
【供货周期】：3~10天
【应用领域】：家用电器、货物搬运、化学工业、印刷、纺织印染、建筑材料、重工业等

小黄片在线下载小黄片在线下载传动生产的5GT同步带轮既为国产化设备的5GT同步带配套，又能代替进口5GT同步带轮使用。如果您定制5GT同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），小黄片在线下载也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

高精度5GT同步带轮规格型号介绍
高精度5GT同步带轮基本额定功率表
【关注度：】

标准同步带宽度	K	W	L
09=9MM	10.3	14	22
12=12MM	13.3	17	25
15=15MM	16.3	20	28

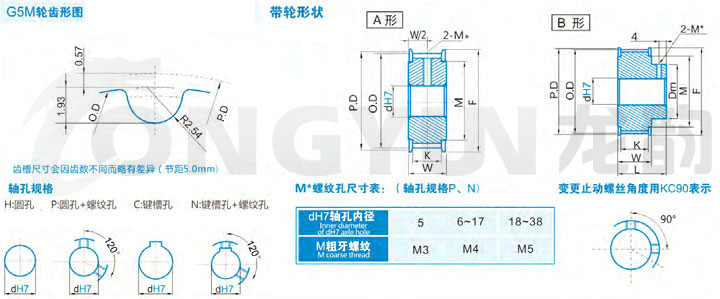

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	内孔dH7
							H		P		C\|N
							A形	B形状	A形	B形状	A形	B形状
G5M*14	A\|B	22.28	21.14	25	16	12	6~10	6~8	6~8
G5M*15		23.87	22.73	28	18	13	6~10	6~10	6~8
G5M*16		25.46	24.32	32	20	15	6~12	6~12	6~10	6	8
G5M*18		28.65	27.51	33	22	18	6~14	6~14	6~13	6~9	8~10
G5M*20		31.83	30.69	35	24	20	8~16	8~15	8~14	8~10	8~12	8
G5M*22		35.01	33.87	40	27	22	8~19	8~19	8~17	8~12	8~12	8
G5M*24		38.20	37.06	44	32	26	8~22	8~22	8~18	8~16	8~14	8~10
G5M*25		39.79	38.65	44	32	28	8~22	8~22	8~20	8~16	8~16	8~12
G5M*26		41.38	40.24	48	36	28	10~27	10~24	10~21	10~16	10~17	10~13
G5M*28		44.56	43.42	48	36	30	10~27	10~27	10~24	10~20	10~19	10~15
G5M*30		47.75	46.61	51	36	32	10~28	10~28	10~26	10~22	10~20	10~16
G5M*32		50.93	49.79	55	39	34	10~32	10~30	10~30	10~22	10~23	10~17
G5M*34		54.11	52.97	60	46	36	12~37	12~32	12~32	12~24	12~26	12~18
G5M*36		57.30	56.16	60	46	38	12~37	12~34	12~34	12~26	12~30	12~20
G5M*40		63.66	62.52	67	50	40	12~42	12~36	12~36	12~26	12~30	12~22
G5M*44		70.03	68.89	75	55	42	12~50	12~38	12~42	12~26	12~30	12~23
G5M*48		76.39	75.25	83	63	46	12~55	12~42	12~45	12~30	12~31	12~26
G5M*50		79.58	78.44	87	68	46	12~59	12~42	12~45	12~30	12~31	12~27
G5M*60		95.48	94.34	99	78	52	12~72	12~44	12~45	12~30	12~32	12~30
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
